一、W型往復式真空泵的特點及用途：
1、結構概要和工作原理：
W型往復式真空泵系往復式活塞真空泵，是獲得粗真空的主要設備之一。它用于從密閉容器中或反應鍋中抽除氣體與其他氣體，但不適用于抽除腐蝕性的氣體或者帶有硬顆�；曳鄣臍怏w。
W型往復式真空泵具有體積小，維修簡單、閥片壽命較長等優點，適宜于在較高壓強范圍內使用。
W型往復式真空泵通過連桿曲軸機構在曲軸箱內運動使活塞在汽缸中做往復運動，周期性地改變吸排氣腔的容積，并依靠吸排氣閥的作用完成吸排氣動作,從而獲得真空。
2、主要用途：
W型往復式真空泵已被廣泛應用于各種工業部門，例如化工或食品工業中的真空蒸餾、蒸發、結晶、干燥和過濾，真空冶金工業中的除氣，電氣工業上的浸滲等。
結構圖:
二、W型往復式真空泵的技術參數：
| 型號\參數\項目 |
W-50
(W3) |
W-70 |
W4-1 |
W100
(W4) |
W-150 |
W5-1 |
WY-50
(W3) |
WY-100
(W4) |
WY-200
(W5) |
| 抽氣速率L/S |
50 |
70 |
100 |
100 |
150 |
200 |
50 |
100 |
200 |
| 極限真空KPa(torr) |
1.3(10) |
2.6(20) |
2.6(20) |
1.3(10) |
2.6(20) |
2.6(20) |
1.3(10) |
1.3(10) |
1.3(10) |
| 轉速r/min |
300 |
364 |
530 |
200 |
300 |
530 |
300 |
200 |
200 |
| 配用電動機型號 |
Y132S-4 |
Y160M-6 |
Y160M-4 |
Y160L-6 |
Y180L-6 |
Y200L-6 |
Y132S-4 |
Y160L-6 |
Y200L3-6 |
| 功率(KW) |
5.5 |
7.5 |
11 |
11 |
15 |
22 |
5.5 |
11 |
22 |
| 進出口管直徑 |
50 |
80 |
80 |
80 |
125 |
125 |
50 |
80 |
125 |
| 進出口水管直徑 |
1/2 |
1/2 |
1/2 |
3/4 |
3/4 |
3/4 |
1/2 |
3/4 |
3/4 |
| 氣徑直徑×徑程mm |
250×150 |
250×150 |
250×150 |
350×200 |
350×200 |
350×200 |
250×150 |
350×200 |
455×250 |
外形尺寸
(mm) |
長 |
1411 |
1490 |
1490 |
1780 |
1927 |
1812 |
1411 |
1780 |
2335 |
| 寬 |
625 |
508 |
508 |
767 |
633 |
659 |
625 |
767 |
1010 |
| 高 |
640 |
542 |
542 |
891 |
772 |
542 |
640 |
891 |
1162 |
重量(Kg)
不含電機 |
400 |
440 |
440 |
760 |
800 |
760 |
420 |
790 |
1520 |

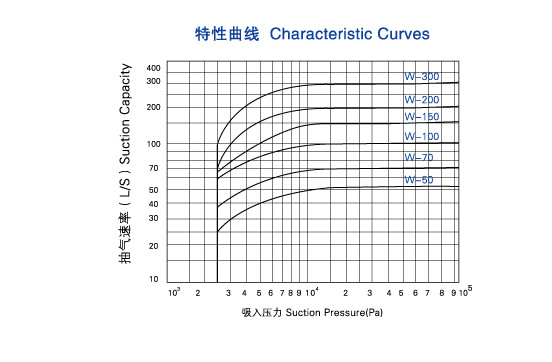

三、W型往復式真空泵的曲線圖：
四、W型往復式真空泵的尺寸圖：

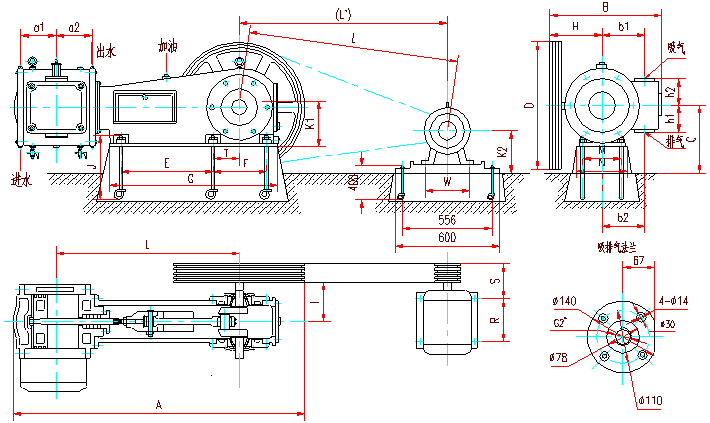

| W3往復式真空泵安裝尺寸圖: |
 |

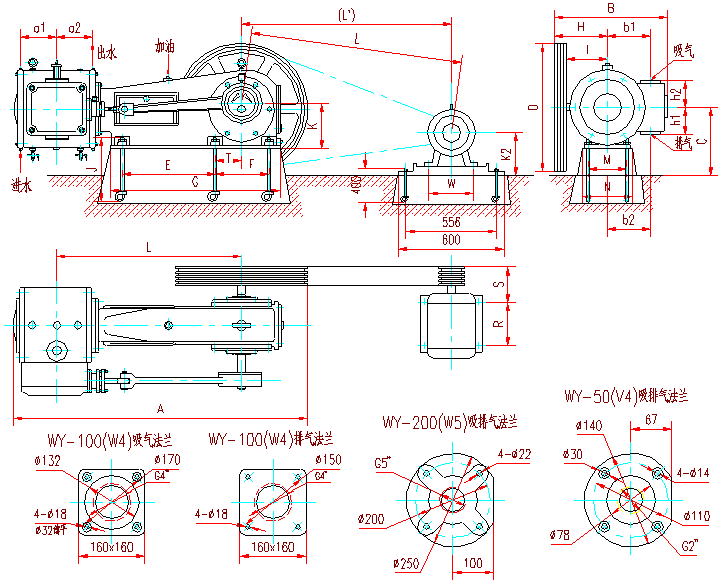

| WY-50(V5)、WY-100(W4)、WY-200(W5)往復式真空泵安裝尺寸圖： |
 |

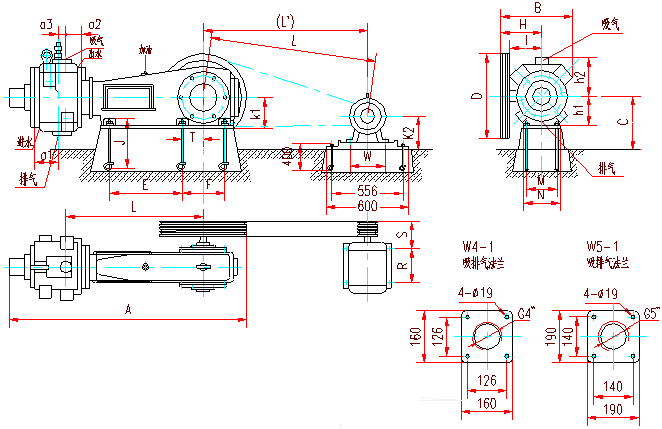

| W4-1、W5-1往復式真空泵安裝尺寸圖： |
 |

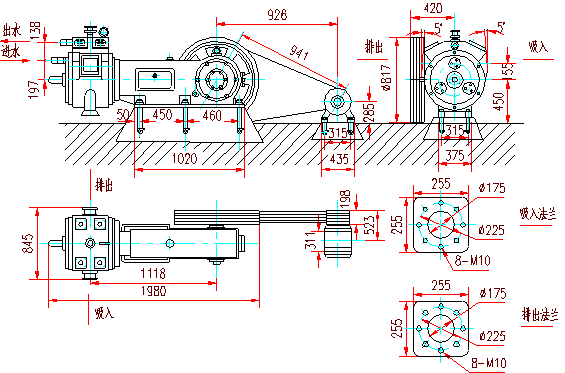

| W300往復式真空泵安裝尺寸圖 |
 |
真空泵其它產品：2X系列旋片式真空泵，X系列旋片式真空泵，2XZ系列旋片式真空泵，2XZ系列旋片式真空泵，WX無油旋片式真空泵，XD系列旋片式真空泵，2BV系列水環式真空泵，SK系列水環式真空泵，2SK系列水環式真空泵，SZ系列水環式真空泵，SK系列懸臂式真空泵，2BE系列水環式真空泵，SZB系列水環式真空泵，ZJ型羅茨泵系列，ZJP型羅茨泵系列，羅茨-旋片真空機組，羅茨-水環真空機組，擴散泵機組，無油干泵機組，水噴射泵機組，W型往復式真空泵，WLW型往復式真空泵，2H系列滑閥式真空泵，H系列干泵，K型油擴散泵系列
W型往復式真空泵的訂貨須知:
一、請?zhí)峁┮韵略敿殧?shù)據：①W型往復式真空泵的產品名稱與型號②W型往復式真空泵的真空度要求單位PA或MPA③W型往復式真空泵抽速要求單位L/S或M3/MIN④W型往復式真空泵的使用條件和功況條件⑤W型往復式真空泵的電機功率（KW）⑥W型往復式真空泵的轉速（r/min）⑦W型往復式真空泵的電壓〔V〕⑧W型往復式真空泵的進出口口徑⑨W型往復式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的W型往復式真空泵的產品型號，請按W型往復式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
