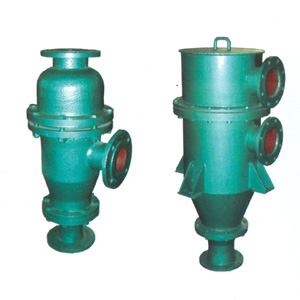

產品名稱：SPB型水噴射真空泵

一、SPB型水噴射真空泵的概況：

　　能源是當今舉世矚目的大問題
沈陽有色冶金設計研究院和我廠共同研制，并由我廠生產的SPB型水噴射泵，在選礦廠真空過濾機上取代SZ型水環式真空泵，在化工廠三效蒸發器上取代W型往復式真空泵，都取得了顯著的節電效果和多方面的經濟效益。節電率一般在24－50%，該機運行平穩，性能可靠，維修方便。SPB型水噴射泵是當前效率高、能耗低的低真空獲得設備。已被冶金工業部礦山司化學工業部黃金總公司列為重要節能設備之一。

二、SPB型水噴射真空泵的用途：

　　水噴射泵是與水泵配套使用的真空獲得設備，該設備可廣泛用于選礦、洗煤、化工、造紙、制糖、陶瓷、機械制造及需低真空獲得的領域。具有真空脫水、蒸發、干燥、凈化、濃縮、脫臭等功能，該設備還可根據用戶要求提供耐腐蝕材料。


三、SPB型水噴射真空泵的技術參數：

四、SPB型水噴射真空泵的型號說明：

型號說明：
S P B – 350
SPB：表示噴射泵
350：表示噴射泵的抽速

五、SPB型水噴射真空泵的原理：

通過水泵把具有一定壓力的水輸入到水噴射泵的水室里，然后，水通過對稱而均布排列的多個噴嘴，形成流速很高的水束，經過一定的距離后，各水束聚焦于喉管中心線上，由于水束的吸附作用，在其周圍形成負壓，起到抽吸真空的作用。加上水束與空氣的相互摩擦、沖擊旋渦挾帶及混合壓縮作用，再經過一段較長的尾管的抽吸作用，獲得較高的真空。

六、SPB型水噴射真空泵的安裝事項：

1、 安裝前應檢查噴泵內腔有無導物，安裝時可根據進水、進氣管現場情況，松開氣室與水室的聯結螺栓調整位置，重新緊固。
2、 能并聯使用，尾管低于10米時，應根據工藝要求配置防倒流設施。尾管最大傾斜度不大于15°，最好垂直安裝。
3、 噴射泵必須安裝穩固，嚴防振動。
4、 安裝后系統應作3巴的氣密封試驗。
5、 循環水為干凈的中性水，水溫最高不得超過45℃。
6、 周期檢查水壓、流量及噴嘴的結構情況。當噴射泵的性能下降時，應及時清理噴嘴調整流量及水壓（維修水泵）。

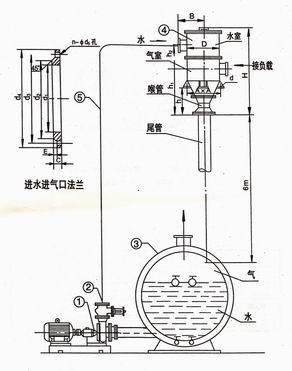

七、SPB型水噴射真空泵的安裝尺寸：
